Карданный вал vs другие типы приводов: в чём отличия и где какой применяется

Когда речь заходит о передаче крутящего момента от двигателя к колёсам или рабочему органу машины, на ум приходит несколько решений: карданный вал, цепь, ремень, зубчатая передача, полуоси со ШРУСами, гидравлика, электропривод. Каждое из них придумали под свои задачи, и у каждого есть сильные и слабые стороны.

В этой статье разберём, чем карданный вал отличается от других типов приводов, где именно он применяется и почему при износе важно вовремя обратиться в мастерскую.

Что такое карданный вал и как он работает

Карданный вал — это узел, который передаёт крутящий момент между агрегатами, чьи оси не лежат на одной линии или меняют взаимное положение во время работы. Например, между коробкой передач и задним мостом автомобиля, который «ходит» вместе с подвеской.

Типичный карданный вал состоит из:

• трубчатого вала, который несёт основную нагрузку;
• карданных шарниров (крестовин), которые позволяют валу работать под углом;
• шлицевого соединения, компенсирующего изменение длины при движении подвески;
• промежуточной (подвесной) опоры с подшипником у длинных валов;
• фланцев или вилок для крепления к агрегатам.

Главная идея карданной передачи в том, что она допускает угловое смещение валов и изменение расстояния между ними, при этом передаёт значительный момент.

Основные типы приводов

Чтобы понять место карданного вала, посмотрим на альтернативы.

Цепной привод. Момент передаётся цепью, которая движется по звёздочкам. Применяется на мотоциклах, велосипедах, в конвейерах и промышленных механизмах. Требует смазки и регулярного натяжения.

Ременной привод. Момент передаётся ремнём (клиновым, поликлиновым или зубчатым). Работает тише цепи, не требует смазки, но ограничен по передаваемому моменту. Распространён в приводе навесного оборудования двигателей, на некоторых мотоциклах, в станках.

Зубчатая (редукторная) передача. Момент передаётся напрямую через зацепление шестерён. Компактна и надёжна, но требует жёсткой соосности и точной установки. Применяется в коробках передач, редукторах, мостах.

Привод со ШРУС (полуоси). Шарниры равных угловых скоростей передают момент на ведущие колёса при больших углах поворота. Стандарт для переднеприводных автомобилей и независимой подвески.

Гидравлический привод. Момент передаётся потоком жидкости через насос и гидромотор. Используется в спецтехнике, строительных машинах, где нужна плавная регулировка и гибкая компоновка.

Электрический привод. Мотор подключается к колесу или узлу напрямую либо через редуктор. Применяется в электромобилях и современных промышленных установках.

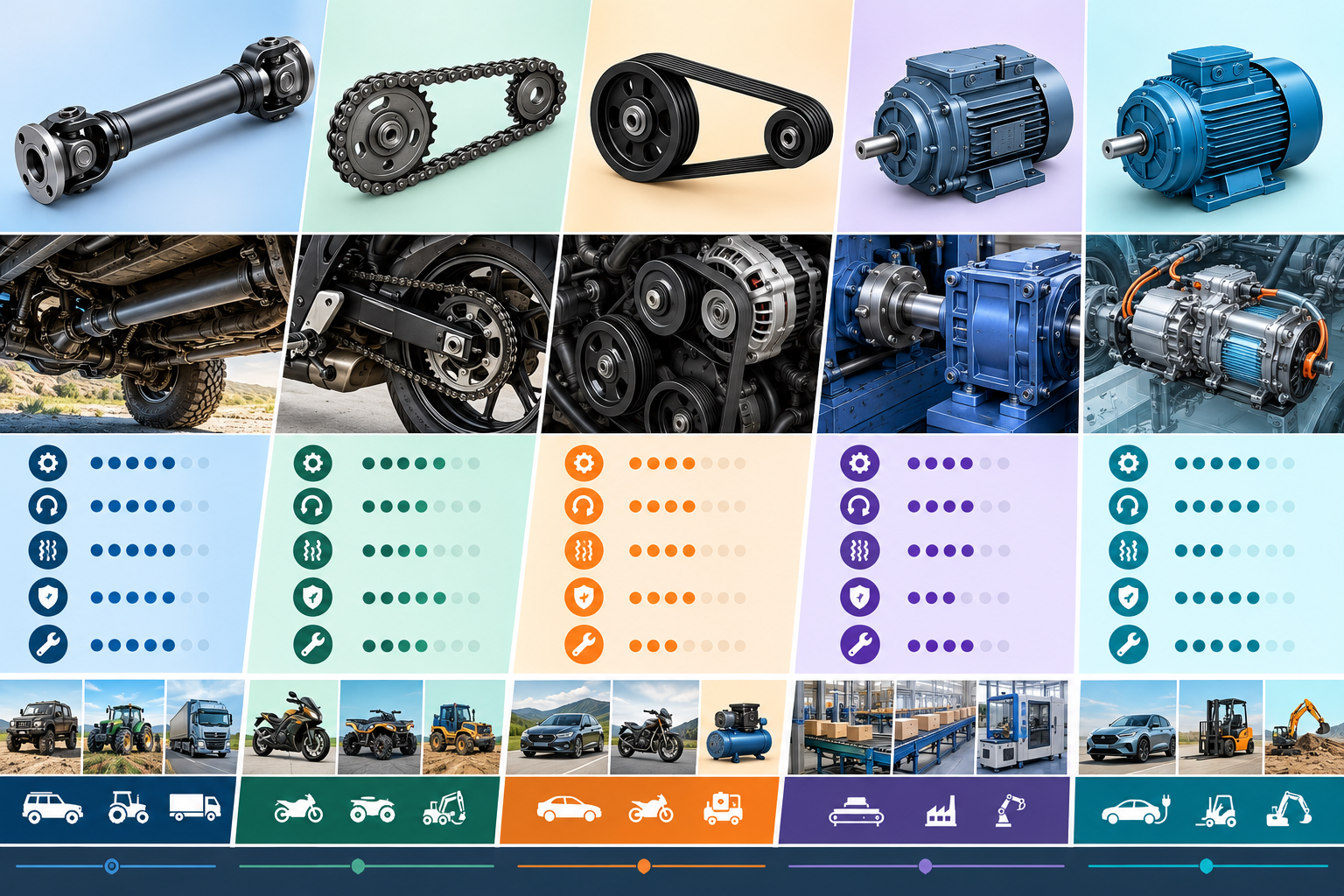

Сравнительная таблица приводов

Карданный вал и ШРУС: в чём разница

Эти два решения часто путают, потому что оба передают момент под углом.

Карданный шарнир (крестовина) передаёт вращение с небольшой неравномерностью, которая растёт с увеличением угла. Чтобы её компенсировать, на валу ставят два шарнира в правильной фазировке, а угол стараются держать небольшим. Карданные шарниры выдерживают высокие нагрузки, поэтому их применяют в тяжёлых условиях.

ШРУС по конструкции обеспечивает равномерную передачу вращения даже при больших углах, поэтому его ставят там, где колесо должно поворачиваться и одновременно получать момент: на передней оси переднеприводных автомобилей.

Простое правило: карданный вал чаще работает между агрегатами вдоль машины (КПП, раздатка, мост), а ШРУС-приводы идут к колёсам.

Карданный вал и цепной привод

Цепной привод проще и лёгче, но требует регулярного ухода: смазки и подтяжки. Цепь изнашивается, шумит и забрасывает грязью. Карданный вал в закрытом исполнении менее зависим от внешней среды и подходит там, где важны длительные интервалы обслуживания, поэтому его выбирают для ряда мотоциклов туристического класса и для техники, работающей в тяжёлых условиях.

Цена такого выбора — масса, потери на трение в шарнирах и сложность ремонта.

Карданный вал и ременной привод

Ремень тише, чище и не требует смазки, но чувствителен к перегрузкам и ограничен по моменту. Для коротких передач и небольших нагрузок ремень подходит, а для тяжёлых и ударных нагрузок, длинных валов и работы под углом предпочтительнее карданная передача.

Где применяется карданный вал

• Легковые автомобили с задним и полным приводом: от коробки или раздаточной коробки к мостам.
• Внедорожники и пикапы: длинные валы, часто составные, с промежуточными опорами.
• Грузовики и автобусы: тяжёлые валы большого диаметра, работающие под высоким моментом.
• Спецтехника и сельхозтехника: привод мостов, а также привод навесного оборудования через вал отбора мощности (ВОМ).
• Промышленное оборудование: приводы насосов, вентиляторов, прокатных и других станов, где соосность валов невозможно выдержать идеально.
• Отдельные модели мотоциклов с валовым приводом заднего колеса.

Преимущества и недостатки карданной передачи

Плюсы:

• передаёт большой крутящий момент;
• работает при изменяющемся угле и длине;
• подходит для тяжёлых условий и длинных расстояний между агрегатами;
• ремонтопригоден: изношенные детали можно заменить.

Минусы:

• чувствителен к дисбалансу, который вызывает вибрацию;
• требует контроля состояния шарниров и опоры;
• при большом угле растёт неравномерность вращения;
• при серьёзных повреждениях требует точной сборки и балансировки.

Признаки неисправности карданного вала

Карданный вал редко «умирает» внезапно, чаще он подаёт сигналы заранее:

• вибрация кузова или пола на определённой скорости;
• стук или щелчки при трогании или переключении передач;
• гул или скрежет на ходу;
• люфт в крестовинах при проверке рукой;
• следы смазки вокруг шарниров и сальников;
• износ шлицев и «болтающийся» вал.

Если заметили эти признаки, не откладывайте диагностику: износ одного узла быстро распространяется на соседние, а вибрация разрушает подшипники коробки и моста.

Ремонт или замена карданного вала

В большинстве случаев карданный вал можно восстановить, а не менять целиком. Мастерская обычно выполняет:

• диагностику и проверку биения вала;
• замену крестовин и подшипников шарниров;
• замену подвесной опоры и её подшипника;
• восстановление шлицевого соединения;
• правку или замену повреждённых элементов вала;
• динамическую балансировку, без которой вибрация вернётся.

Решение между ремонтом и заменой зависит от состояния трубы вала, вилок и фланцев. Если геометрия нарушена серьёзно, вал целесообразнее заменить. Точный ответ можно дать только после осмотра.

Как выбрать подходящий тип привода

Специалисты ориентируются на несколько критериев:

• Нагрузка: чем выше момент, тем чаще выбирают карданный вал или зубчатую передачу.
• Углы и расстояния: большие углы и переменная длина — карданный вал или ШРУС.
• Условия эксплуатации: грязь, влага, пыль — закрытые решения (карданный вал, редуктор).
• Обслуживание: ремни и закрытые валы требуют меньше ухода, чем открытая цепь.
• Бюджет и компоновка: гидро- и электропривод дают гибкость, но стоят дороже.

Ремонт и балансировка карданных валов

Мы ремонтируем карданные валы легковых и грузовых автомобилей, спецтехники и промышленного оборудования: проводим диагностику, заменяем крестовины, опоры и шлицевые соединения, выполняем динамическую балансировку.

Привезите вал на диагностику или оставьте заявку — оценим состояние, подскажем, что можно восстановить, и назовём стоимость и сроки работ.
