В этой статье мы рассмотрим основные элементы карданного вала, его конструкцию и принципы работы.
Основные элементы карданного вала
Карданный вал состоит из нескольких основных компонентов, каждый из которых выполняет свою уникальную функцию:
Вал
Основной элемент карданного вала — это сам вал, который передает крутящий момент. Он может быть выполнен из стали или других прочных материалов, чтобы выдерживать значительные нагрузки. Длина и диаметр вала зависят от конструкции автомобиля и его трансмиссии.

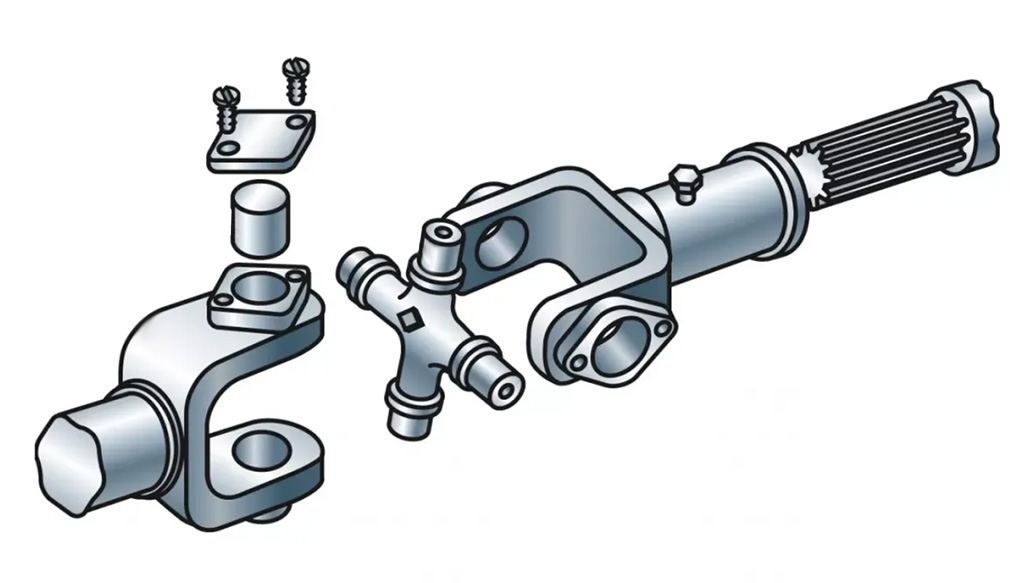

Карданные шарниры
Карданные шарниры (или крестовины) — это соединения, которые позволяют валу передавать вращение под углом. Они обеспечивают гибкость и возможность изменения угла между валами, что особенно важно для автомобилей с независимой подвеской.
- Универсальные шарниры. Основной тип шарниров, который позволяет передавать крутящий момент при изменении угла между валами.
- Шарниры с высоким углом. Используются в автомобилях с большими углами наклона, чтобы обеспечить более плавную передачу момента.
Подшипники
Подшипники устанавливаются на концах карданного вала и обеспечивают его вращение. Они уменьшают трение между движущимися частями и поддерживают стабильное положение вала. Подшипники могут быть скольжением или качением, в зависимости от конструкции.
Фланцы
Фланцы — это элементы, которые соединяют карданный вал с другими компонентами трансмиссии, такими как коробка передач и дифференциал. Они обеспечивают надежное соединение и могут иметь различные формы в зависимости от конструкции автомобиля.
Защитные чехлы
Защитные чехлы (или пыльники) защищают карданный вал и его компоненты от загрязнений, влаги и механических повреждений. Они помогают продлить срок службы шарниров и подшипников.
Принципы работы карданного вала
Работа карданного вала основана на передаче крутящего момента от двигателя к колесам через трансмиссию. Рассмотрим основные этапы этого процесса:
- Передача крутящего момента: Когда водитель нажимает на педаль акселератора, двигатель начинает вращаться, создавая крутящий момент. Этот момент передается через коробку передач на карданный вал.
- Изменение углов: Поскольку карданный вал может находиться под углом к другим компонентам трансмиссии (например, к дифференциалу), карданные шарниры позволяют ему передавать вращение даже при изменении угла. Это особенно важно для автомобилей с независимой подвеской, где ось может двигаться вверх и вниз.
- Вращение колес: Крутящий момент, переданный через карданный вал, достигает дифференциала, который распределяет его между ведущими колесами. Это обеспечивает движение автомобиля.
- Гашение вибраций: Карданный вал также играет важную роль в гашении вибраций, возникающих при работе двигателя и трансмиссии. Правильная балансировка вала помогает снизить уровень шума и вибрации, что улучшает комфорт при езде.
Конструкция карданного вала включает в себя множество элементов, каждый из которых выполняет свою функцию для обеспечения эффективной передачи крутящего момента от двигателя к колесам. Понимание принципов работы карданного вала позволяет лучше осознать его важность в автомобиле и необходимость регулярного обслуживания для обеспечения надежности и долговечности трансмиссии. Правильная эксплуатация и своевременное обслуживание карданного вала помогут избежать серьезных поломок и продлить срок службы автомобиля.
