При проверке подвески или после странного стука из-под днища многие водители берутся за карданный вал и обнаруживают, что он «болтается». Возникает вопрос: это нормально или пора ехать в мастерскую? Ответ зависит от того, в каком именно месте люфт и насколько он выражен.
В этой статье разберём, откуда берётся люфт карданного вала, какой считается допустимым, как его проверить и что делать, если вал уже изношен.
Что такое люфт карданного вала
Люфт — это свободный ход в соединении, при котором детали смещаются друг относительно друга без приложения заметного усилия. В карданном вале (подробнее о его устройстве — в нашей статье о карданном вале и других типах приводов) несколько узлов, где такой зазор может появиться: крестовины, шлицевое соединение, подвесная опора, фланцы и посадочные места на агрегатах.
Небольшие технологические зазоры есть в любой конструкции, поэтому полное отсутствие люфта в каждом узле — не всегда норма. Но у разных узлов допустимый зазор разный.
Где возникает люфт и насколько это опасно
|
Узел |
Как проявляется |
Насколько критично |
|---|---|---|
|
Крестовины |
Вал качается в шарнире, слышен стук |
Заметный люфт — неисправность, нужна замена |
|
Шлицевое соединение |
Угловой люфт при вращении, клацанье при смене нагрузки |
Небольшой зазор в пределах допуска возможен, выраженный — износ |
|
Подвесная опора |
Биение и вибрация, гул |
Требует замены при износе подшипника или резинового элемента |
|
Фланцевое соединение |
Стук, смещение, следы на фланце |
Чаще всего это ослабленный крепёж, но может быть и износ посадки |
|
Эластичная муфта (на машинах, где она есть) |
Рывки при трогании, вибрация |
Растрескавшаяся или деформированная муфта подлежит замене |
Допустимые значения зазора зависят от модели автомобиля или техники, поэтому ориентируйтесь на документацию производителя. Здесь мы даём общее правило: люфт в крестовинах считается неисправностью, а в шлицевом соединении оценивается по допуску.
Норма или неисправность: как отличить
Можно опираться на несколько признаков.
Скорее норма, если:
- зазор небольшой и находится в пределах допуска производителя;
- нет стуков, вибрации и других симптомов при движении;
- на узлах нет следов течи смазки и ржавой пыли.
Скорее неисправность, если:
- крестовина заметно качается руками;
- слышны стуки при трогании и при сбросе газа;
- на скорости появляется вибрация, которая раньше не ощущалась;
- вокруг крестовин коричневый налёт или следы вытекшей смазки;
- вал «гуляет» в подвесной опоре.
Если сомневаетесь, лучше проверить вал на подъёмнике и сравнить ощущения со штатным состоянием узла.
Как проверить люфт карданного вала самостоятельно
Проверку проводят на подъёмнике или смотровой яме, с заглушенным двигателем и надёжно зафиксированным автомобилем.
- Зафиксируйте автомобиль. Включите нейтраль или заблокируйте колёса упорами, не полагайтесь только на стояночный тормоз.
- Осмотрите вал. Найдите следы смазки, коррозии, повреждения пыльников и трещины на муфте.

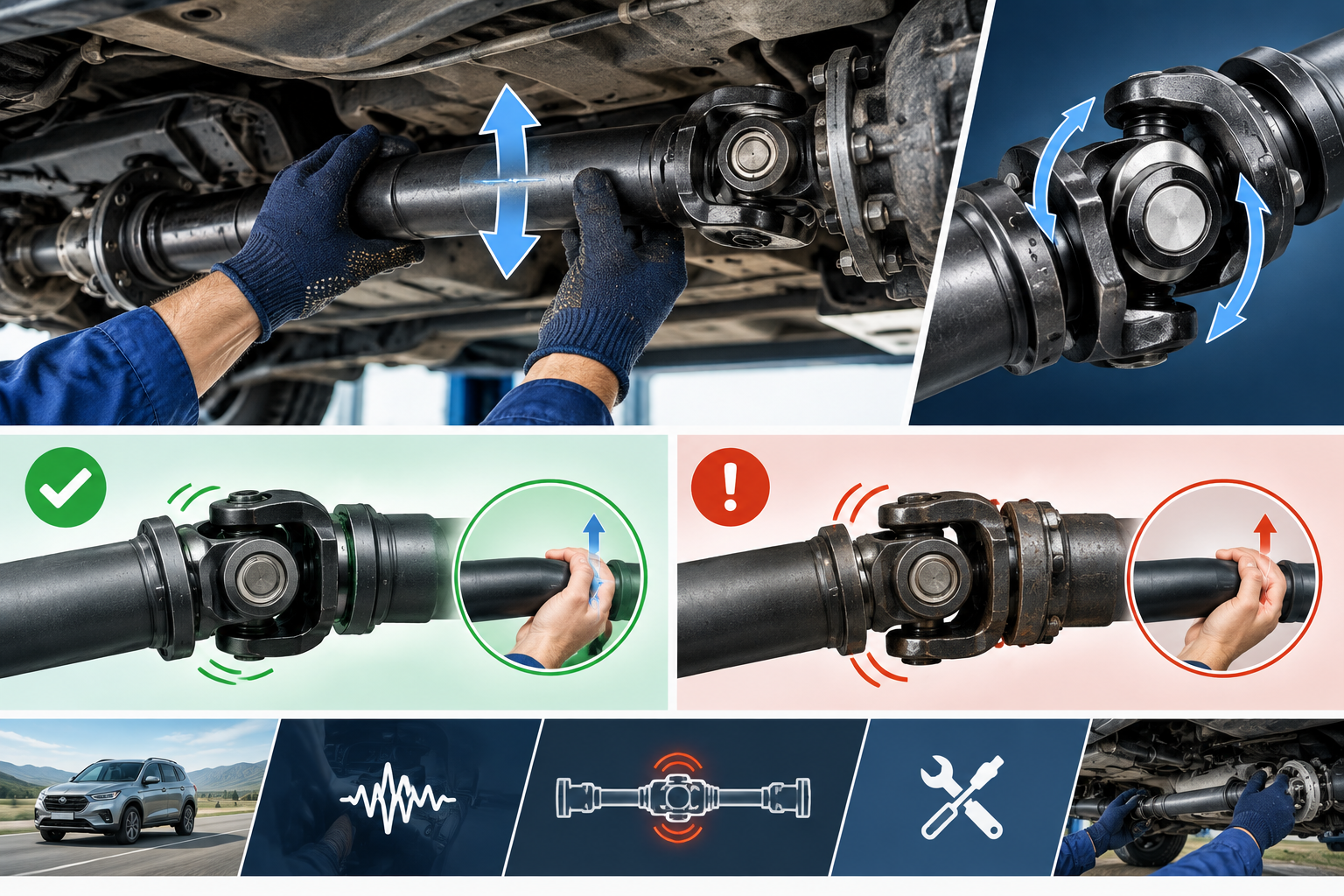

- Проверьте крестовины. Возьмитесь за вал рядом с шарниром и качайте его вверх-вниз и в стороны. Заметное смещение в шарнире — признак износа.
- Проверьте угловой люфт. Поверните вал в одну и другую сторону на небольшой угол. Свободный ход между положениями покажет суммарный зазор в узле.
- Проверьте подвесную опору. Покачайте вал рядом с опорой и обратите внимание на биение, шум и состояние резинового элемента.
- Проверьте крепёж фланцев. Ослабленные болты могут давать стук, который выглядит как люфт.
Эту проверку не заменяет диагностика на стенде, но она помогает понять, стоит ли ехать в мастерскую.
Какие симптомы сопровождают люфт
Люфт редко существует отдельно. Он обычно сопровождается другими признаками:
- стук или щелчки при трогании с места и при резкой смене режима (газ — сброс газа);
- вибрация кузова или пола на определённой скорости;
- гул или скрежет под днищем на ходу;
- рывки при разгоне;
- следы смазки и ржавая пыль вокруг шарниров.
Важно: не только люфт, но и заедание крестовины (шарнир закис и поворачивается туго) считается неисправностью и приводит к тем же последствиям.
К чему приводит игнорирование люфта
Износ карданного вала не останавливается сам. Если не реагировать, он приводит к:
- усилению вибрации и износу подшипников коробки, раздаточной коробки и моста;
- разрушению крестовин и опоры;
- повреждению шлицев и посадочных мест;
- риску разрушения вала на ходу, а это уже вопрос безопасности;
- более дорогому ремонту: вместо замены крестовин придётся менять вал или связанные агрегаты.
Что делают в мастерской
При выраженном люфте карданный вал снимают и проверяют на стенде. Обычно ремонт включает:
- диагностику с оценкой люфтов и биения;
- замену крестовин и подшипников шарниров;
- замену подвесной опоры и её подшипника;
- ремонт шлицевого соединения или замену изношенных деталей;
- правку или замену деформированных элементов вала;
- динамическую балансировку после сборки.
Без балансировки после ремонта вибрация может сохраниться даже при новых деталях. Точный объём работ определяется после осмотра. Нужна помощь по ремонту карданного вала? Звоните нам!
Можно ли ездить с люфтом карданного вала
Если люфт небольшой и не сопровождается симптомами, можно доехать до мастерской и сделать диагностику. Если же слышны стуки, чувствуется вибрация или вал заметно болтается, от поездок лучше воздержаться: риск повредить соседние узлы и столкнуться с аварийной ситуацией растёт с каждым километром.
Как снизить риск появления люфта
- проверяйте вал при каждом техобслуживании и при замене масла в агрегатах;
- смазывайте шарниры и шлицы, если конструкция это предусматривает, и используйте рекомендованную смазку;
- следите за состоянием пыльников и подвесной опоры;
- периодически проверяйте затяжку болтов фланцев;
- не допускайте частых пробуксовок и перегрузок;
- после любого ремонта вала делайте балансировку.
Ремонт и балансировка карданных валов
Мы ремонтируем карданные валы легковых и грузовых автомобилей, спецтехники и промышленного оборудования: диагностируем люфты и биение, меняем крестовины, опоры и шлицевые соединения, выполняем динамическую балансировку.
Привезите вал на диагностику или оставьте заявку — определим причину люфта, скажем, что можно восстановить, и назовём стоимость и сроки работ.
Люфт карданного вала не всегда означает аварию, но и игнорировать его нельзя. В крестовинах он недопустим, в шлицевом соединении оценивается по допуску, а в подвесной опоре сигнализирует об износе. Если вы заметили стук, вибрацию или следы смазки, лучше сразу провести диагностику: своевременный ремонт обходится дешевле, чем замена вала и связанных агрегатов.
