Рассмотрим процесс ремонта карданного вала на примере кроссовера Toyota RAV4 (поколение 3 или 4) — одной из распространённых моделей на российском рынке. В таких автомобилях карданный вал подвержен нагрузкам из‑за частых поездок по неровным дорогам и периодического использования полного привода.
Типичные проблемы карданного вала у RAV4
На RAV4 чаще всего встречаются следующие неисправности:
- износ крестовин — проявляется стуками при трогании и вибрациями на скорости 60–80 км/ч;
- люфт в шлицевом соединении — возникает из‑за недостаточной смазки и попадания грязи;
- износ подвесного подшипника — сопровождается гулом, усиливающимся с ростом скорости;
- нарушение балансировки — вибрации по всему кузову, особенно заметные на скоростях 90–110 км/ч;
- коррозия и повреждения трубы вала — особенно актуально для автомобилей, эксплуатируемых в условиях реагентов.
Диагностика перед ремонтом
Перед началом работ необходимо провести диагностику:
Визуальный осмотр:
- проверка состояния крестовин (люфт, ржавчина, повреждения иголок);
- осмотр шлицевого соединения (наличие смазки, коррозия);
- оценка состояния подвесного подшипника (люфт, следы перегрева);
- поиск вмятин и коррозии на трубе вала.
Тест‑драйв:
- фиксация скорости появления вибраций;
- определение характера звуков (стук, гул, скрежет);
- проверка наличия вибраций при разгоне и торможении двигателем.
Проверка на подъёмнике:
- покачивание карданного вала для выявления люфтов;
- проворачивание вала вручную для оценки плавности вращения.
Пошаговый процесс ремонта
Шаг 1. Демонтаж карданного вала
Установите автомобиль на подъёмник или эстакаду.
Пометьте взаимное положение фланцев карданного вала и редуктора/раздатки — это поможет сохранить балансировку.
Открутите болты крепления кардана к фланцам.
Снимите вал, аккуратно отсоединив подвесной подшипник.
Шаг 2. Разборка и дефектовка
Снимите стопорные кольца с крестовин.
Выпрессуйте старые крестовины с помощью съёмника.
Осмотрите вилки и фланцы на наличие износа и повреждений.
Проверьте шлицевое соединение на люфт и коррозию.
Оцените состояние подвесного подшипника.
Шаг 3. Замена изношенных компонентов
Установите новые крестовины, смазав их специальной смазкой.
Замените подвесной подшипник, если обнаружен люфт или шум.
При необходимости восстановите шлицевое соединение (очистка, смазка, замена деталей).
Замените все уплотнители и пыльники.
Шаг 4. Балансировка
Установите карданный вал на балансировочный стенд.
Определите точки дисбаланса.
Приварите балансировочные пластины в нужных местах.
Проведите повторную проверку до достижения нормы (обычно 10–30 г⋅см).
Шаг 5. Монтаж на автомобиль
Установите вал на место, совместив метки, сделанные при демонтаже.
Затяните болты крепления с рекомендованным моментом (обычно 25–35 Н⋅м).
Закрепите подвесной подшипник.
Проверьте плавность вращения вала вручную.
Шаг 6. Контрольная проверка
Проведите тест‑драйв на разных скоростях.
Убедитесь, что вибрации и стуки исчезли.
Проверьте отсутствие утечек смазки и посторонних звуков.
Необходимые инструменты и материалы
Для ремонта потребуются:
- набор гаечных ключей и головок;
- съёмник для крестовин;
- динамометрический ключ;
- балансировочный стенд (в сервисе);
- новые крестовины (например, GMB или оригинальные Toyota);
- подвесной подшипник (при необходимости);
- смазка для шлицов и крестовин;
- стопорные кольца;
- очиститель металла.
Особенности ремонта для RAV4
Расположение: карданный вал у RAV4 относительно короткий, но испытывает высокие нагрузки из‑за полного привода.
Крестовины: используются стандартные крестовины с пресс‑маслёнками — важно регулярно смазывать их.

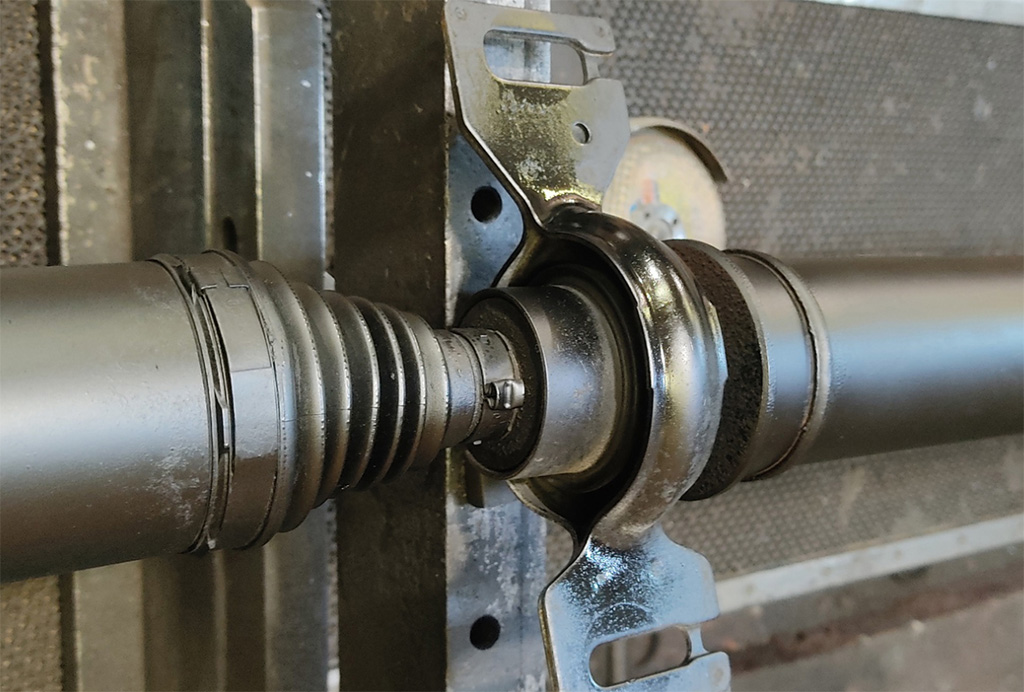

Подвесной подшипник: крепится на кронштейне к днищу — при замене проверьте состояние кронштейна.
Шлицевое соединение: требует тщательной очистки и нанесения новой смазки при каждом ремонте.
Советы по профилактике
Чтобы продлить срок службы карданного вала:
- проводите осмотр и смазку крестовин каждые 20–30 тыс. км;
- проверяйте состояние подвесного подшипника при каждом ТО;
- избегайте резких стартов и пробуксовок, особенно на бездорожье;
- защищайте вал от ударов — следите за дорожным просветом;
- при появлении первых признаков вибрации сразу обращайтесь в сервис.
Вывод: ремонт карданного вала на кроссовере типа Toyota RAV4 — стандартная процедура для автосервисов. При своевременном обслуживании и использовании качественных запчастей узел прослужит долго. Главное — не игнорировать первые признаки неисправности и проводить балансировку после любого вмешательства.
